• Cysyniad:
Yn ôl y gofynion lluniadu, mae IE yn diffinio'r hyd gwifren priodol a chywir y gellir ei ddefnyddio ar gyfer gweithgynhyrchu harnais gwifren. Hyd y ddolen a ddangosir ar y llun harnais gwifrau cyffredinol yw hyd damcaniaethol dau ben y ddolen. Y hyd damcaniaethol yw gwerth cronnus hyd y gangen rhwng y rhannau plastig a ddangosir yn y ffigur. Mae'r hyd damcaniaethol yn aml yn fyrrach na'r hyd gofynnol gwirioneddol, oherwydd yn y broses brosesu, mae angen ystyried maint paru'r wifren a'r rhan blastig, y gwall prosesu, a'r goddefgarwch cronedig. Felly, cyn gwneud y broses tangiad, diffinio hyd y wifren yw tasg gyntaf IE.
• Pwrpas hyd gwifren:
1. Ar gyfer cynhyrchu harnais gwifren, y broses gyntaf o gynhyrchu harnais gwifren yw torri gwifren. Mae angen i'r peiriant torri gwifren dorri allan hyd y wifren sy'n ofynnol ar gyfer y cynulliad terfynol yn ôl hyd y wifren a ddarperir gan IE. Os nad yw hyd y wifren yn briodol, ni fydd y cynulliad terfynol yn gallu cynhyrchu. Os nad yw hyd y wifren yn ddigonol, ni ellir mewnosod y derfynell yn y rhan blastig, ac ni ellir cysylltu'r cylched.
2. Ar gyfer paratoi deunydd, mae hyd y wifren yn pennu faint o wifren. Bydd IE yn gwneud hyd y wifren yn MBOM. Bydd y staff logisteg yn prynu'r deunyddiau crai gwifren yn ôl hyd y wifren yn y MBOM ac anghenion y cwsmer. Os yw hyd y wifren yn anghywir, sy'n effeithio ar faint prynu deunyddiau crai gwifren, gwelir prinder deunyddiau neu ddeunyddiau stocrestr gormodol yn y broses gynhyrchu wirioneddol.
3. Ar gyfer diffinio offer, mae IE yn diffinio offer tangiad a chrimpio addas yn ôl gwahanol hydoedd gwifren. Er enghraifft, os yw hyd y wifren yn fwy na 4 metr, mae angen i'r peiriant torri fod â ffrâm estyn arbennig ar gyfer prosesu gwifrau hir. Os yw'r wifren ≤ Os oes angen bod yn sownd 1 metr, mae angen ei phrosesu gyda pheiriant llinynnau bach bwrdd gwaith perchnogol. Mae hyd gwifren rhesymol yn gwneud IE yn fwy cywir wrth ddiffinio offer prosesu a thechnoleg brosesu.
Amser wedi'i ddiffinio yn ôl hyd gwifren
Yn y cam llinell sampl, mae angen i IE wneud diffiniad rhagarweiniol o hyd y wifren ar gyfer cynhyrchu llinell sampl. Yn y cam OTS, ar ôl cael bwrdd offer ffurfiol, mae angen optimeiddio'r hyd a ddiffiniwyd o'r blaen ar y cyd â chyfeiriad harnais y wifren ar y bwrdd offer i sicrhau bod hyd y wifren yn addas ar gyfer y bwrdd offer ffurfiol. Yn y camau PPAP a SOP, mae'n optimeiddio gwifren yn barhaus.
Pwysigrwydd optimeiddio hyd gwifren
Mae optimeiddio hyd y wifren trwy gydol cylch bywyd y prosiect oherwydd gall optimeiddio'r hyd ddod â newidiadau gweladwy i'r cynhyrchiad harnais gwifren.
1. Arbed deunyddiau crai: mae IE yn gwneud y gorau o hyd pob dolen i sicrhau cywirdeb faint o wifren. Gostyngiad fesul tipyn, os cyfrifir yr harnais gwifrau cyfan yn ei gyfanrwydd, bydd yr arbedion cost yn nifer fawr.
Enghraifft: Tybiwch fod harnais gwifrau yn cynnwys 400 cylched, a bod hyd pob cylched wedi'i optimeiddio 30mm. Mae pob harnais gwifrau yn arbed 12 metr. Os caiff ei gyfrif yn 0.25 yuan y metr, gall pob harnais gwifrau arbed 3 yuan. Os yw'r allbwn blynyddol yn 50,000 uned, yna gall y wifren flynyddol arbed 150,000 yuan.
2. Mwy o effeithlonrwydd gweithredwyr: Wrth gydosod â hyd annymunol, mae angen i weithredwyr dreulio amser yn trefnu gwifrau gormodol. Os yw'r gwifrau'n llyfn ac nad oes unrhyw rannau ychwanegol, gellir osgoi'r gweithredoedd diangen o drefnu'r gwifrau, a gellir arbed oriau llafur llaw ymgynnull yn effeithiol, a thrwy hynny wella effeithlonrwydd personél. Yn ymchwil amser gwaith IE' s, ystyrir bod y weithred o ddatrys gwifrau diangen yn weithred nad yw'n ychwanegu gwerth a dyma'r cam cyntaf i'w ddileu.
Dulliau a chamau i ddiffinio hyd
1: Dadansoddwch yn ôl y dimensiynau, parth goddefgarwch, strwythur rhan plastig, ac ati wedi'i farcio ar y llun, a chyfrifwch y hyd damcaniaethol. Mae hwn yn ddiffiniad rhagarweiniol o hyd gwifren. Fformiwla cyfrifo damcaniaethol:
2: Pellter rhwng pwyntiau mesur rhannau plastig:
Mae dwy ffordd i nodi maint y gangen ar y llun harnais gwifrau:
a. Y pellter rhwng yr arwynebau paru; b. Y pellter rhwng yr arwynebau paru.
Fel arfer, cyn cyfrifo hyd y wifren, bydd IE yn gwirio'r lluniadau neu'r dogfennau safonol cwsmeriaid yn ofalus i weld a oes disgrifiad a yw'r pellter wedi'i farcio yn perthyn i a neu b. Os nad oes disgrifiad arbennig, mae angen i'r peiriannydd cynnyrch gadarnhau gyda'r cwsmer a rhoi diffiniad clir. Wrth gyfrifo'r hyd damcaniaethol, y pellter rhwng pwyntiau mesur y rhan blastig gyffredinol yw'r pellter rhwng yr arwynebau paru. Os mai'r dimensiwn a ddiffinnir yn y llun yw'r pellter rhwng yr arwynebau menyn, dylid tynnu hyd L y rhan blastig yn y cyfrifiad.
3: Pwyntiau mesur rhannau plastig arbennig,

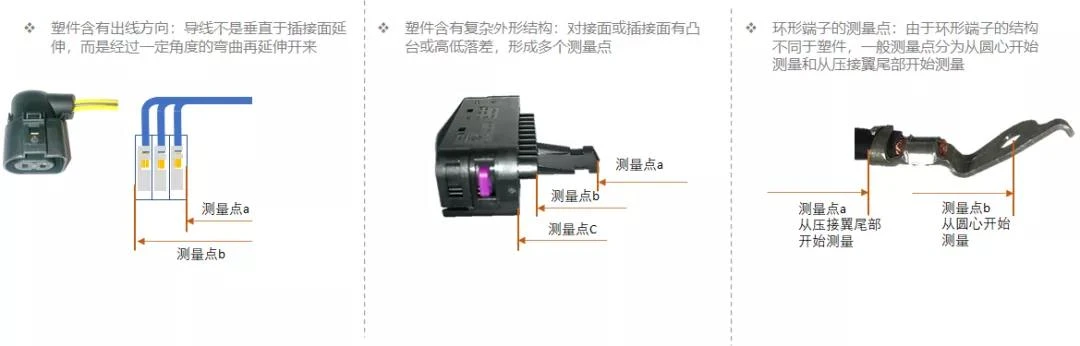

Y rhannau plastig hyn oherwydd eu gofynion strwythur neu gyfeiriad eu hunain, fel nad y pwynt mesur yw'r casgen rhan blastig na'r arwyneb plug-in yn yr ystyr arferol. Felly, cyn diffinio'r hyd, mae angen i IE ddatrys yr holl luniadau sy'n effeithio ar hyd y wifren ac Ar gyfer rhannau plastig arbennig nad ydyn nhw'n nodi'r pwynt mesur yn glir, gadewch i'r peiriannydd cynnyrch neu'r cwsmer gadarnhau'n glir fesul un. Mae pwyntiau mesur rhannau plastig arbennig yn cynnwys y sefyllfaoedd canlynol:
4: Pan fydd y rhan blastig yn cynnwys cyfeiriad yr allfa,

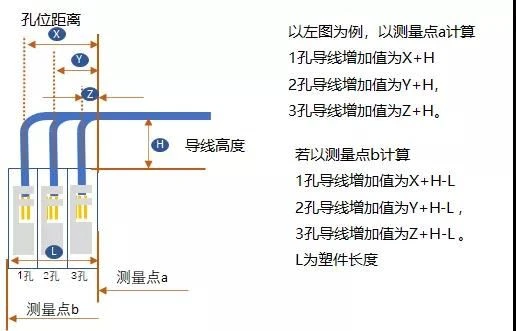

Mae angen i IE gasglu'r cynnydd yn hyd y wifren oherwydd cyfeiriad yr allfa. Wrth i'r prosiect gronni, gall IE adeiladu cronfa ddata o werth ychwanegol rhannau plastig. Wrth sefydlu'r gronfa ddata hon, rhowch sylw i wahanol gyfeiriadau allfa'r un rhan blastig a chynyddu'r gwerth. Yn wahanol, felly wrth bennu'r gwerth ychwanegol, mae angen i chi bennu cyfeiriad y llinell. Fformiwla gyfrifo'r gwerth ychwanegol: uchder gwifren + pellter twll. Yn gyffredinol, ceir uchder y wifren trwy fesur gwirioneddol, a gellir cael pellter lleoliad y twll trwy luniad plastig neu fesur gwirioneddol.
5: Gwerth goddefgarwch gweithgynhyrchiol

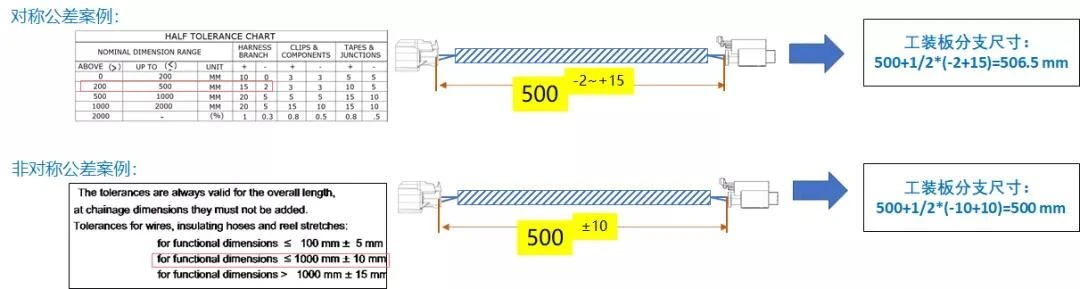

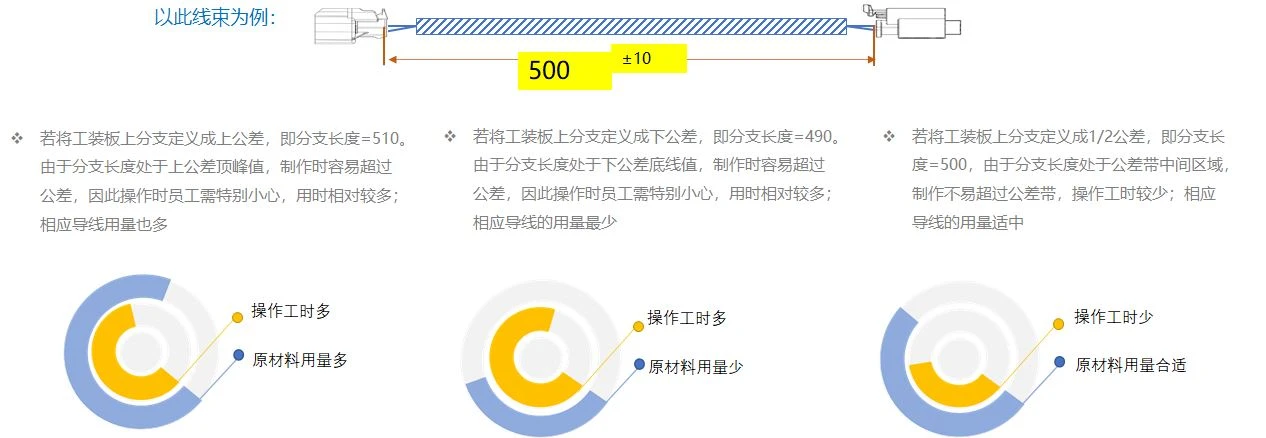

Yn ôl y parth goddefgarwch sydd wedi'i farcio ar y llun, diffiniwch hyd y gangen a hyd y wifren â gweithgynhyrchedd. Mae gweithgynhyrchedd yn cyfeirio at integreiddio costau deunydd crai ac oriau gweithredu, ac mae'n diffinio maint harnais gwifrau sy'n hawdd i weithredwyr ei gynhyrchu ac sydd o fewn goddefgarwch. Yn seiliedig ar brofiad, canfu IE, ar ôl diffinio hyd y gangen ar y bwrdd offer fel gwerth goddefgarwch 1/2, bod maint yr harnais gwifrau a gynhyrchir gan y gweithredwr ar y bwrdd offer yn cwrdd â'r gofynion ac nad yw'n effeithio ar yr effeithlonrwydd gweithredu. Mae'r goddefiannau cyffredin ar luniadau harnais gwifrau cyffredinol fel a ganlyn, sydd wedi'u rhannu'n oddefiadau cymesur a goddefiannau anghymesur. Fel y dangosir yn yr enghraifft batrwm ganlynol, mae dull cyfrifo hyd cangen cyfatebol ar y bwrdd offer fel a ganlyn. Wrth gyfrifo'r hyd damcaniaethol, adiwch bob segment o'r lluniad Dylai'r maint hefyd fod yn seiliedig ar yr egwyddor hon.
6: Ymchwil ar weithgynhyrchedd
7: Hyd y wifren sy'n mynd i mewn i'r rhan blastig
Dim ond y dimensiynau rhwng siapiau'r rhannau plastig sydd wedi'u marcio ar y llun, ond bydd y wifren wirioneddol yn mynd i mewn i'r rhan blastig ynghyd â'r derfynell ar ôl i'r derfynell gael ei chrimpio. Mae hyd y wifren sy'n mynd i mewn i'r rhan blastig hefyd yn anhepgor ac mae angen ei chynnwys yn y hyd damcaniaethol. Mae angen i IE ddiffinio hyd gwifren pob rhan blastig (gan gynnwys terfynellau cylch) i'r rhan blastig. Wrth i'r prosiect gronni, gall y rhan hon o'r data hefyd sefydlu cronfa ddata gysylltiedig. Fformiwla gyfrifo: L=PT + C.
8: Cyfrifiad ymylon: Rhennir yr ymylon yn 2 fath:
A: Yr ymyl sy'n ofynnol gan y bwrdd offer. Pan fydd y gweithredwr yn gwifrau'r bwrdd offer, mae'r fforc offer yn cefnogi'r wifren. Bydd troadau yn llwybr y wifren. Bydd pob tro yn colli rhan o hyd y wifren. Felly, pan fydd IE yn cyfrifo'r hyd damcaniaethol, mae angen iddo roi'r ffin ofynnol ar gyfer y bwrdd offer. Y dull cyfrifo ar gyfer yr ymyl: ymyl=nifer y ffyrc offer * 5mm, nifer y ffyrc offer yw nifer y ffyrc sydd wedi'u troi yn ystod proses weirio y llinell ganllaw. Os nad oes cyfeirnod bwrdd offer yn y cyfrifiad rhagarweiniol, cyfeiriwch at y lluniad harnais gwifrau a chyfrifwch yn ôl y llun harnais gwifrau: ymyl=pwynt cangen * 5mm, mae pwyntiau cangen i gyd yn bwyntiau cangen y mae'r llinell ganllaw yn mynd drwyddynt.
B: Ymyl gweithgynhyrchu: Mae angen i'r wifren fod mewn cyflwr naturiol rhwng y ffyrc offer. Os yw'r wifren yn dynn, bydd y derfynfa'n cael ei thynnu i ffwrdd neu bydd y wifren yn cael ei thorri pan fydd y gweithredwr yn lapio'r tâp, felly mae angen diffinio rhai ymylon gweithgynhyrchu. Fel rheol, pennir yr ymyl gweithgynhyrchu yn ôl hyd y wifren. Mae'r tabl canlynol ar gyfer cyfeirio. Mae angen addasu IE yn ôl y sefyllfa wirioneddol.
9: Gwiriad gwirioneddol:
Dim ond gwaith rhwng papur a ffigurau yw'r cyfrifiadau damcaniaethol blaenorol, felly mae'n gyswllt anhepgor wrth ddilysu gwirioneddol. Ar ôl i'r cynhyrchiad o'r bwrdd offer ffurfiol gael ei gwblhau, mae'r holl ddimensiynau a gosodiadau ar y bwrdd wedi pasio derbyn yr adran ansawdd, mae angen i IE wneud y gwifrau yn ôl y gwerth hyd damcaniaethol, a threfnu'r gwifrau fesul un ar y bwrdd offer ffurfiol i wirio a yw'r hyd damcaniaethol yn rhesymol. Rhowch sylw i'r pwyntiau canlynol yn ystod y broses ddilysu:
-Mae'r wifren yn cael ei hongian ar y fforc offer yn y broses o weirio, heb unrhyw hepgoriadau, ac mae hepgor y fforc yn arwain at ddilysu anghywir
-Mae angen i'r wifren yn y pwynt cangen fynd yng nghanol y fforc offer ac ymylon mewnol ac allanol y fforc. Nid yw hyd y wifren yn gywir
-Mae'r wifren mewn cyflwr naturiol rhwng y ffyrc offer, nid yn dynn
-Mae angen mewnosod y derfynell yn y rhan blastig gywir a'r safle twll, ac mae'r cyfeiriadedd yn anghywir, gan arwain at ddilysiad annilys
10: Ôl-optimeiddio:
Ar ôl gwirio go iawn, yn y broses weithgynhyrchu harnais gwifren ddilynol, mae hyd y wifren wedi'i optimeiddio ymhellach i ffurfio'r hyd gorau posibl. Rhowch sylw i'r pwyntiau canlynol wrth optimeiddio'r wifren:
- Dilyniant addasu: Yn gyntaf, gwneud y gorau o hyd gwifrau sgwâr trwchus, rhannau wedi'u prynu, gwifrau cysgodol, a gwifrau sownd. Oherwydd diamedr y wifren fwy trwchus, bydd hyd rhy hir yn effeithio'n uniongyrchol ar ymddangosiad harnais y wifren, felly mae angen optimeiddio'r hyd yn gyntaf. Yr ail yw'r wifren sy'n gysylltiedig â chrimpio. Mae'r hyd gwifren hir yn achosi i safle'r pwynt crychu symud yn ystod y cynulliad, sy'n effeithio ar y swyddogaeth. Yn olaf, mae yna wifrau tenau cyffredinol, gwifrau byr a thynn cyntaf, ac yna gwifrau hir, wedi'u optimeiddio fesul un.
- Dull addasu: Yn gyntaf, mae'r holl wifrau'n cael eu gosod ar y bwrdd offer ac yna'n cael eu optimeiddio fesul un. Oherwydd bod gorgyffwrdd rhwng y gwifrau, y wladwriaeth ar ôl y gorgyffwrdd yw gwir gyflwr harnais y wifren. Nid oes unrhyw orgyffwrdd rhwng optimeiddio gwifren sengl, a fydd yn achosi i'r wifren wyro. Byr ac anodd ei ymgynnull. Yn ail, wrth optimeiddio, ar gyfer y gwifrau hyd hir, wrth dynnu'r gwifrau gormodol, dylid gadael ymyl, ac ni ellir lleihau'r gwifrau yn ormodol ar yr un pryd, gan arwain at wifrau rhy fyr na ellir eu cydosod. Yn olaf, ar gyfer gwifren hyd byr, gallwch dorri'r wifren wreiddiol, yna cysylltu un pen o'r wifren, ac yna ystyried y wladwriaeth ar ôl iddi gael ei chysylltu, ac yna tynnwch y rhan gysylltiedig i'w mesur, a gallwch gael y hyd estynedig gwerth. Mae hyd y wifren yn fwy cywir. Yn fyr, mae optimeiddio'r wifren yn broses raddol, a rhaid gwirio ymestyn a byrhau'n ofalus.
